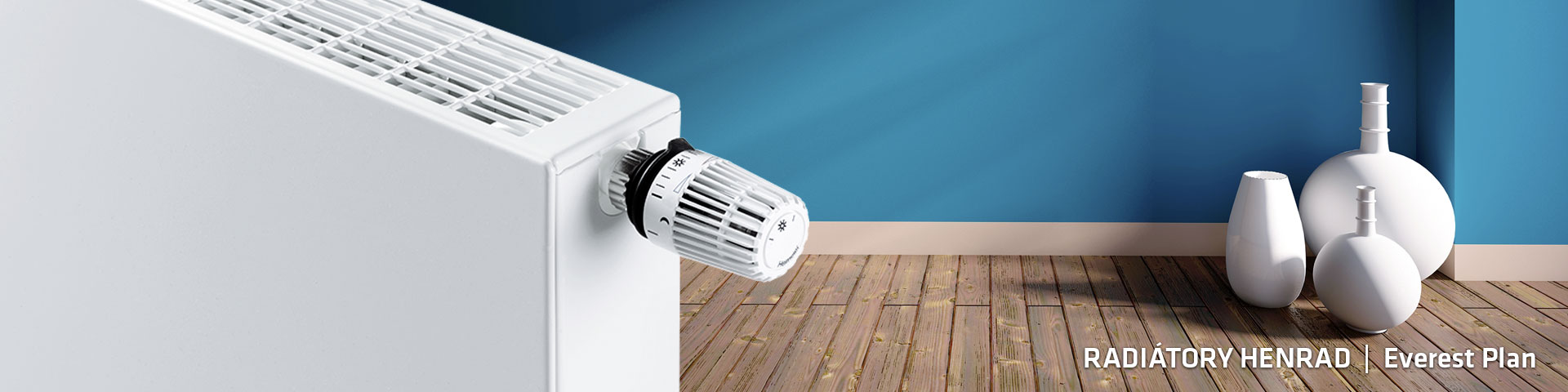

Everest Plan

Dekorační otopné těleso s hladkou čelní plochou a s vestavěným ventilem

Plochá přední deska v provedení Plan s přiléhavou vrchní mřížkou a bočními panely vyúsťují v elegantní a nadčasový vzhled Everest Plan. Připojení je možné buď jako ventilové nebo jako kompaktní otopné těleso.

Dekorační otopné těleso z jemného plechu válcovaného za studena. Tloušťka plechu dle EN442. Těleso s hladkou čelní plochou Plan, postranními kryty a horní mřížkou jako kompaktní jednotka s roztečí svislých vodních kanálků 33,3 mm. Konvekční plech je navařen na vnitřních kanálcích. Všechna tělesa, kromě T44, mají na zadní straně navařené montážní příchytky (tzv. laše).

Před nanesením barvy projdou všechny radiátory několikanásobným čistícím procesem včetně fosfátování fosforečnanem železitým a demineralizačním oplachem. Poté je nanesena základní vrstva barvy a následně prášková vrstva v barevném provedení bílá Henrad 9016. Každý radiátor je zabalen v kartonu a v ochranné folii. Vestavěná ventilová souprava s přednastavenou ventilovou vložkou Heimeier 4368, modrou bez termostatické hlavice. Všechna tělesa, kromě T44, jsou vybavena základní montážní sadou obsahující stěnové L- konzoly dvojité s hmoždinkami, šrouby, záslepkou a odvzdušňovacím ventilem. Volitelná montážní sada s příslušenstvím je k dispozici u prodejce. Montážní sada pro tělesa T44 není součástí dodávky.

ZABUDOVANÝ TERMOSTATICKÝ VENTIL

HLADKÁ ČELNÍ PLOCHA S PLOCHOU PŘEDNÍ DESKOU

STABILNÍ A ROBUSTNÍ KRYTOVÁNÍ

DISKRÉTNÍ SPODNÍ PŘIPOJENÍ PRAVÉ NEBO LEVÉ

HENRAD EVEREST PLAN

Výrobek dekorační radiátor s plochým čelem
Provedení dekorativní ploché čelo, horní mřížka a boční panely
Předinstalováno ventilová vložka, odvzdušňovací ventil a záslepky
Ventilová vložka integrovaná ventilová vložka Heimeier 4368 (bez termostatické hlavice) na pravé straně radiátoru kompatibilní s termostatickými hlavicemi M30 x 1,5 mm
V balení L – stěnové konzoly dvojité, šrouby, hmoždinky. T44 bez konzol
Připojení 6 x ½” vnitřní připojení ( včetně 2 x ½” pravé spodní připojení). Levá verze na vyžádání
Úchyty navařeny 2 páry úchytů do 1600 mm a 3 páry od 1800 mm. T44 bez úchytů
Balení Každý radiátor je pevně zabalen ve vysoce kvalitním kartonovém obalu a obalen plastovou fólií.
Rozměry radiátoru jsou uvedeny na nálepce: typ -výška -délka
Záruka 10 let pokud je postupováno podle montážní instrukce a jsou dodrženy záruční podmínky Henrad
Proces povrchové úpravy Všechny radiátory jsou odmaštěny, fosfátovány a potaženy základní a prášková vrstvou Henrad bílá 9016 jako standard
Barva Henrad bílá 9016, RAL 7015 břidlicová šedá a RAL 7016 antracitová šedá
Max. pracovní přetlak 10 barů (testováno na 13 barů)
Max. provozní teplota 110 °C
Vlastnosti ve shodě s EN442
Typy 11 | 21 | 22 | 33 | 44
Výšky 200 | 300 | 400 | 500 | 600 | 900 mm
Délky 400 – 2400 mm
Hloubky 63 | 79 | 102 | 160 | 220 mm
